Kuinka keraaminen kuljettimen joutopyörä vähentää hihnan kulumista ja pidentää kuljettimen käyttöaikaa raskaassa käytössä?

Miksi perinteiset kuljettimen joutopyörät epäonnistuvat hankaavien kuormien alla?

Kuljettimen välipyörät ovat useimmat pyörivät komponentit missä tahansa irtotavarankäsittelyjärjestelmässä. Yhdellä maakuljettimella voi kulkea tuhansia rullia pitkin pituuttaan, joista jokainen tukee hihnaa ja sen lastia jatkuvalla pyörimisellä. Kun rullat heikkenevät, seuraukset ulottuvat paljon itse joutopyörän ulkopuolelle. Hihnan kohdistusvirhe, lisääntynyt kitka, materiaalivuoto, rakenteellinen väsymys ja suunnittelemattomat seisokit seuraavat peräkkäin, ja jokainen rappeutumisvaihe kiihdyttää seuraavaa.

Hiontasovelluksissa joutopyörän ennenaikaisen vian perimmäinen syy on mekaanisen kulumisen ja ympäristövaikutusten yhdistelmä. Teräksiset, jopa suojaavalla pinnoitteella varustetut kuoret menettävät materiaalia vähitellen, kun kovat hiukkaset, kuten hiili, malmi, klinkkeri ja kuona, kulkeutuvat niiden pintojen yli. Koska kuori kuluu epätasaisesti, siihen voi muodostua terävä reuna, joka toimii teränä hihnan pohjasuojusta vasten. Kun hihnavauriot alkavat, korjauskustannukset nousevat nopeasti ja kuljettimen saatavuus kärsii.

Kolme tyhjäkäynnin heikkenemismuotoa ankarissa ympäristöissä

• Hiomakuoren kuluminen:Hihnan ja rullan pinnan väliin kulkeutuvat kovat mineraalipartikkelit toimivat hiontaväliaineena, ohentaen asteittain telan seinämää ja luoden pinnan epätasaisuuksia, jotka siirtävät jännitystä hihnaan.
• Syövyttävä hyökkäys:Hapan tai emäksinen kosteus, joka on yleinen hiilen käsittelyssä, lannoitteiden tuotannossa ja rannikkosatamissa, syövyttää teräspintoja, nopeuttaen materiaalin häviämistä ja heikentäen rakenteiden eheyttä.
• Laakerin kontaminaatio:Pölyn sisäänpääsy riittämättömien tiivisteiden kautta johtaa voiteluaineen hajoamiseen, laakereiden jumiutumiseen ja täydelliseen välipyörän rikkoutumiseen. Taakoitunut välipyörä ei enää pyöri, vaan siitä tulee kiinteä kulumispiste, joka vaurioittaa hihnaa nopeasti.

Jokainen vikatila yhdistää muita. Syöpynyt pinta on alttiimpi kulumiselle. Kulunut pinta tuottaa enemmän pölyä, joka tunkeutuu laakereihin. Tukkeutunut laakeri muuttaa välipyörän tukielementistä tuhoavaksi esteeksi. Tämän kierteen katkaiseminen vaatii materiaaliratkaisun, joka käsittelee kaikkia kolmea vektoria samanaikaisesti sen sijaan, että niitä käsittelisi erillisinä ylläpitoongelmina.

Hihnan vaurioiden piilokustannukset

Insinöörit arvioivat usein joutopyörät kulutustavaraksi, mutta todellinen taloudellinen paino on hihnan mukana. Kuljetinhihna on yksi suurimmista yksittäisistä tuotantovälineistä irtotavarankäsittelyjärjestelmässä, ja sen vaihtaminen vaatii pitkiä seisokkeja, raskaita nostolaitteita ja ammattitaitoista jatkotyövoimaa. Kun kulunut joutopyörän kuori muodostaa terävän reunan, se poistaa hihnan suojuksen materiaalia kiihtyvällä nopeudella. Syntynyt hihnavaurio on harvoin näkyvissä ennen kuin kansi on vahingoittunut tarpeeksi paljastaakseen rungon.

Suuressa vetoisuudessa hihna, joka muuten toimisi vuosikymmenen ajan, voi epäonnistua puolessa tästä ajasta, kun joutokäynnin aiheuttamaa kulumista ei hallita. Tästä syystä joutopyörän valintaa tulisi käsitellä hihnan suojauspäätöksenä, ei pelkkänä rullan hankintapäätöksenä. Jokaisen joutopyörän pinnan kunto kuljetusajossa vaikuttaa suoraan hihnan kestävyyteen.

Kuorman jakautuminen ja rullan geometria

Tyhjäkäynnin vika ei ole pelkästään materiaalikysymys. Kourun geometria, etäisyys ja kohdistus määrittävät, kuinka kuormitus jakautuu hihnalle ja kuinka paljon kosketuspainetta kukin rulla kokee. Kun välipyörät ovat liian leveillä etäisyyksillä tai kun tela on naapuriaan alempana, hihna tunkeutuu rakoon, mikä lisää paikallista rasitusta ja kiihdyttää sekä hihnan että telan kulumista.

• Oikea pohjakulma:Kourun kulman sovittaminen materiaalin lepokulmaan estää lastin siirtymisen ja vähentää ulkorullien reunakuormitusta.
• Tasainen rullan korkeus:Jo muutaman millimetrin alapuolella olevasta telasta tulee kulumisen polttopiste, joka vaimentaa suhteettoman rasituksen hihnalta.
• Oikea väli:Kantopyörän välissä on otettava huomioon hihnan paino, materiaalin paino ja painumaraja, joka pitää hihnan hyväksyttävien jännityskynnysten sisällä.
• Tasauskuri:Kuljettimen runko, joka on epäkulmainen, pakottaa hihnan juoksemaan joutopyörän laippoja vasten, mikä aiheuttaa kitkaa ja ennenaikaista vikaa molemmilla puolilla.

Mikä tekee keraamisista kuljettimista kestäviä kulumista ja korroosiota vastaan?

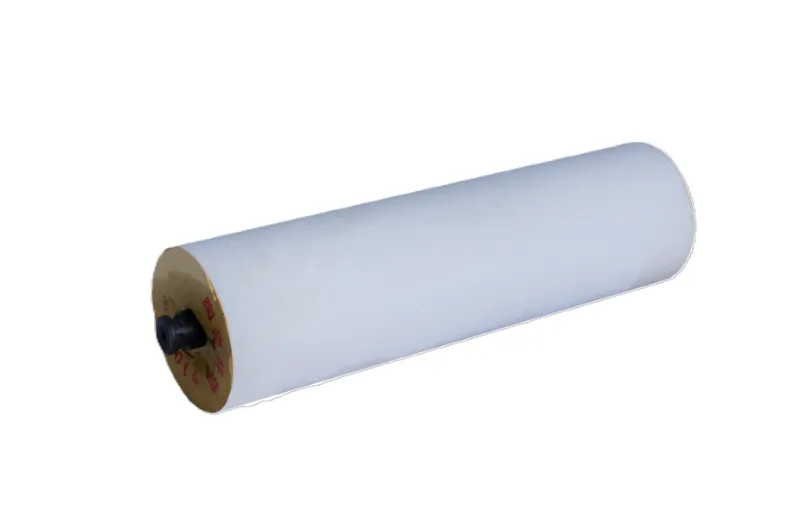

Keraamiset idler-kuoret on valmistettu alumiinioksidista, materiaalista, jonka kovuus lähestyy timantin kovuutta Mohsin asteikolla. Keramiikka muodostetaan sintraamalla korkeassa lämpötilassa, jolloin muodostuu tiheä, ei-huokoinen pinta, joka kestää sekä mekaanista hankausta että kemiallista vaikutusta. Toisin kuin teräs, jonka suojana on pintapinnoitteet, keraamisen telan kulutuskestävyys on ominaista sen bulkkimateriaalille, joten sitä ei voida naarmuttaa pehmeämmälle alustalle.

Suorituskykyä määrittävät materiaalin ominaisuudet

Yllä oleva taulukko korostaa kriittistä eroa. Keramiikka ei ylitä terästä vain yhdessä ulottuvuudessa. Se tarjoaa yhdistelmän kovuutta, kemiallista inerttiä ja pinnan sileyttä, jota mikään metalli- tai polymeerivaihtoehto ei vastaa samanaikaisesti. Keraaminen pinta muodostaa myös vakaan oksidikalvon, joka estää materiaalin tarttumista, joten tahmeaa tai kosteaa lastia ei kerry rullan pinnalle ja hihnaa ei kohdista.

Pintasuunnittelu ja materiaalien julkaisu

Tarttuminen on aliarvostettu tyhjäkäyntihäiriön aiheuttaja. Savea, märkää hiiltä tai mineraalirikasteita käsittelevissä sovelluksissa materiaali voi tarttua teräsrullan pintoihin muodostaen möykkyisen kerroksen, joka muuttaa välipyörän tehollista halkaisijaa. Rulla, jossa on muodostunut pala, pyörii epätasaisesti, aiheuttaa hihnan tärinää ja voi pakottaa hihnan kulkemaan toiselle puolelle. Käyttäjät reagoivat usein lisäämällä jännitystä tai säätämällä harjoituksen joutopyöriä, mikä peittää oireen sen sijaan, että se ratkaisee sitä.

Kiillotetun keraamisen kuoren alhainen pintaenergia vähentää tätä tarttuvuutta dramaattisesti. Materiaali, joka muuten tarttuisi teräspintaan, irtoaa painovoiman ja hihnan luonnollisen taipumisen vaikutuksesta. Ajan myötä tämä tarkoittaa vähemmän manuaalisia puhdistustoimenpiteitä, johdonmukaisempaa hihnan seurantaa ja pienempää käyttövoimankulutusta, koska hihnaa ei nosteta kerääntyneiden roskien yli.

Laakeri- ja tiivistesuunnittelu keraamisissa rullissa

Keraaminen kuori on vain niin hyvä kuin sen sisällä oleva laakerikokoonpano. Laadukkaissa keraamisissa teloissa on tarkkuuskoneistettu laakeripesä, labyrinttitiiviste ja joissakin malleissa useita tiivistysvaiheita pölyn poistamiseksi ja rasvan säilyttämiseksi. Laakerin ontelo on tyypillisesti täytetty korkealaatuisella litium- tai synteettisellä voiteluaineella, joka on valittu käyttölämpötila-alueelle.

• Labyrinttitiivistys:Kosketuksettomat tiivistereitit luovat mutkaisen reitin, joka estää pölyhiukkaset ja antaa akselin pyöriä vapaasti.
• Huulitiivisteen varmuuskopio:Toissijainen kosketintiiviste muodostaa lopullisen esteen erittäin pölyisissä olosuhteissa.
• Rasvan pysyvyys:Oikein pakatut laakerit säilyttävät voitelukalvon, joka estää metallien välisen kosketuksen ja lämmön kertymisen.
• Akselin materiaali:Korroosionkestävä akseliteräs estää akselia ruostumasta ja takertumasta laakerin reiän sisään.

Miten keraamiset joutopyörät verrataan teräs- ja komposiittivaihtoehtoihin?

Tyhjäpyörän materiaalin valinta edellyttää useiden suorituskriteerien tasapainottamista sovelluksen erityisvaatimuksia vastaan. Alla oleva vertailu perustuu kenttähavaintoihin raskaasta kaivos-, sementti- ja satamien käsittelystä, jossa joutokäyntien luotettavuus vaikuttaa suoraan järjestelmän käytettävyyteen ja kunnossapitotyömäärään.

Käyttöiän ja hihnan suojauksen vertailu

Tiedot kertovat johdonmukaisen tarinan eri toimialoilla. Sementin tuotantolinjoilla keraamisten telojen käyttöikä on jopa 80 000 tuntia, mikä on noin neljästä viiteen kertaa tavanomaisiin teräsrulliin verrattuna. Rannikkosatamissa keramiikan korroosionkestävyys tarkoittaa, että telat eivät tarvitse suojapinnoitteita, jotka lopulta epäonnistuvat. Hiilen käsittelyssä heikentynyt tartunta pitää hihnat seurannassa oikein ilman jatkuvaa käyttäjän väliintuloa.

Melu, tärinä ja energiankulutus

Melu ja tärinä jäävät usein huomiotta joutopyörän määrittelyssä, mutta ne ovat kuitenkin luotettavia järjestelmän kunnon indikaattoreita. Kulunut teräsrulla, jonka pinta on epäsäännöllinen, synnyttää tärinää, joka etenee hihnaa pitkin kuljettimen rakenteeseen. Tämä tärinä löysää kiinnikkeitä, väsyttää hitsejä ja lisää viereisten telojen laakerien rikkoontumista. Se myös luo työympäristön, joka on epämukava ja mahdollisesti vaarallinen.

Keraamiset telat kulkevat tasaisemmin, koska niiden pinnat pysyvät mittavakaina koko käyttöiän ajan. Mitattu noin 15 desibelin melunvaimennus terästeloihin verrattuna on merkittävä suljetuissa siirtoasemissa ja tunneleissa, joissa äänitasot voivat ylittää turvalliset altistusrajat. Alhaisempi tärinä tarkoittaa myös alhaisempaa vierintävastusta, mikä tarkoittaa pienentynyttä käyttötehon tarvetta pitkän kuljettimen pituudella.

Missä jokainen materiaali voittaa

• Keraaminen:Voimakkaasti hankaavat kantoajot, syövyttävät ympäristöt, korkean lämpötilan vyöhykkeet ja sovellukset, joissa on materiaalin tarttuvuusongelmia.
• Teräs:Ensisijaiset iskuvyöhykkeet, vähän hankausta kestävä palvelu ja tilanteet, joissa alhaisin alkukustannus on hallitseva kriteeri.
• Polymeeri:Kevyt kuljetus, kohtalainen hankaus ja sovellukset, joissa pieni paino ja hiljainen toiminta ovat tärkeämpiä kuin lämmönkestävyys.
• Kumilevy:Latauspisteet ja siirtokourut, joissa iskunvaimennus on ensisijainen vaatimus.

Milloin sinun tulisi määrittää järjestelmääsi keraaminen kuljettimen joutopyörä?

Keraamiset välipyörät eivät ole universaali vaihtoehto jokaiselle kuljettimen jokaiselle rullalle. Ne tuottavat suurimman arvon, kun toimintaympäristö asettaa olosuhteet, jotka heikentävät tavanomaisia ​​komponentteja nopeasti. Seuraavat kriteerit auttavat määrittämään, onko keramiikka sopiva spesifikaatio kuljetinlinjan tiettyyn kohtaan.

Tärkeimmät sovellukset keraamisille joutopyörille

1. Kulutusta kestävät materiaalit:Hiili, rautamalmi, kuparirikaste, klinkkeri, kuona ja rakennusten purkujäte sisältävät teräviä, kovia hiukkasia, jotka hiovat pois teräspintoja.
2. Syövyttävät ympäristöt:Lannoitelaitokset, kloori-alkalilaitokset, rannikkosatamat ja kaikki toiminnot, joissa kosteus kuljettaa happamia tai emäksisiä yhdisteitä kuljetinrakenteeseen.
3. Korkean lämpötilan palvelu:Koksauslaitokset, sintrauslaitokset ja sementtiuunien syöttölinjat, joissa kuljetettava materiaali säilyttää jäännöslämpöä, joka hajottaa polymeeriä tai päällystettyjä rullia.
4. Materiaalin muodostumisongelmat:Tahmea tai kostea lasti, joka tarttuu teräsrulliin, mikä aiheuttaa hihnan kohdistusvirheitä ja lisää käyttövoiman tarvetta.
5. Etä- tai vaikeapääsyiset asennukset:Maakuljettimet ylittävät maaston, jossa huoltoon pääsy on rajoitettua ja komponenttien vaihto on kallista työtunteina.

Missä keramiikka ei välttämättä ole ensimmäinen valinta

• Ensisijaiset vaikutusalueet:Suoraan kourun poistoputken alla oleva alue vaatii iskunvaimennustelat. Keraamiset välipyörät tulee asentaa alavirtaan, kun materiaalivirta on laskeutunut hihnalle.
• Kevyet puhtaat sovellukset:Kuivien, hankaamattomien materiaalien kuljettamiseen valvotuissa ympäristöissä, tavalliset teräs- tai polymeerirullat voivat tarjota riittävän suorituskyvyn pienemmillä alkukustannuksilla.
• Järjestelmät, joissa on vakavia hihnan seurantaongelmia:Vaikka keraamiset välipyörät vähentävät tarttumiseen liittyvää kohdistusvirhettä, ne eivät korjaa rakenteellisia kohdistusongelmia. Etusijalla ovat kehyksen neliön käsitteleminen ja harjoittelujoutopyörän sijoittaminen.
• Äärimmäinen iskukuormitus:Toiminnot, joissa suuria kokkareita putoaa rutiininomaisesti kuljetusajon päälle, vaativat iskunkestäviä rullia kovien keraamisten kuorien sijaan.

Jos toiminnot kuuluvat korkean prioriteetin luokkiin, määritä aKeraaminen kuljettimen tyhjäkäyntiedustaa kohdennettua suunnittelupäätöstä eikä umpimähkäisesti sovellettua premium-päivitystä. Oikea tapa on kartoittaa kuljettimen kulumisprofiili ja asentaa keraamiset telat paikkoihin, joissa hankaus, korroosio tai tarttuvuus on vakavimpia.

Määrittelyrajan laskeminen

Käytännöllinen tapa päättää, missä keramiikkaa tulisi käyttää, on jakaa kuljetin vyöhykkeisiin altistumisen perusteella. Kuormausvyöhyke käsitellään erikseen ja määritellään iskuteloilla. Ensimmäiset 50 metriä alavirtaan kuormitusta kokevat tyypillisesti eniten hankausta, koska materiaali on vielä laskeutumassa ja hienojakoisia aineita ilmassa. Keskiajossa kuluu tasaisesti. Poisto- ja paluuajossa on omat kulumismallinsa.

Keraamiset telat tarjoavat voimakkaimman tuoton alueilla, joilla kuluminen on jatkuvaa ja joissa hihnavaurioiden korjaaminen olisi kalleinta. Monissa asennuksissa hybridilähestymistapa toimii parhaiten: iskurullat lastauskohdassa, keraamiset rullat kuluvien kantoosien läpi ja vakiorullat paluuajossa, kun kuormat ovat kevyitä ja hankausta minimaalista. Tämä kaavoitusstrategia kaappaa suorituskykyedun ilman, että koko kuljetinta määritellään liikaa.

Kuinka huoltaa keraamiset joutopyörät mahdollisimman pitkään käyttöikää varten?

Keraamiset välirullat vaativat harvemmin toimenpiteitä kuin teräsrullat, mutta ne eivät ole huoltovapaita. Strukturoidulla tarkastusohjelmalla varmistetaan, että keraamisen tekniikan edut toteutuvat täysin komponentin käyttöiän aikana, ja se havaitsee harvinaisen vian ennen kuin se vahingoittaa hihnaa.

Rutiinitarkastuksen tarkistuslista

• Visuaalinen kiertotarkastus:Varmista, että jokainen välipyörä pyörii vapaasti käsin tai kannettavalla pyöritystyökalulla. Keraaminen tela, joka on pysähtynyt pyörimään, kuluu litteäksi toiselta puolelta ja menettää suorituskykyetunsa.
• Pintakunnon arviointi:Tarkasta keraaminen kuori, onko siinä halkeamia, halkeamia tai kiiltovaurioita. Pienet pinnan epätasaisuudet voivat olla hyväksyttäviä, mutta syvät halkeamat, jotka paljastavat akselin, on vaihdettava.
• Sinetin eheyden tarkastus:Keraamiset välipyörät käyttävät labyrintti- tai huulitiivisteitä laakerien suojaamiseen. Tarkista voiteluaineen vuotojen tai pölyn pääsy päätykansien ympärille, mikä osoittaa tiivisteen vaurioitumisen.
• Vyön seurannan havainto:Tarkkaile hihnan asentoa keraamisten välipyörän osien kautta. Seurannan siirtyminen voi olla merkki rullan juuttumisesta tai materiaalin kuormituskuvion muutoksesta.
• Kiinnittimen vääntömomentin tarkistus:Varmista, että kannatinpultit ja rungon liitokset pysyvät tiukalla. Tärinä voi löysätä kiinnikkeitä ajan myötä, vaikka rullat ovat terveitä.

Puhdistus- ja käsittelyohjeet

Sileä keraaminen pinta irtoaa luonnollisesti suurimmasta osasta materiaalia, mutta tahmeissa sovelluksissa saatetaan tarvita säännöllistä puhdistusta. Vesi, mieluiten pehmennetty, riittää poistamaan kerääntynyttä materiaalia. Älä käytä pesuaineita tai hankaavia puhdistusaineita, koska ne voivat jättää jäämiä, jotka edistävät tarttumista ja voivat vahingoittaa tiivistemateriaaleja.

Kun käsittelet keraamisia välipyöriä asennuksen tai vaihdon aikana, vältä keraamisen pinnan osumista koviin esineisiin. Materiaali on kovaa, mutta ei iskunkestävää. Pudonnut välipyörä voi halkeilla, vaikka vaurio ei olisi heti näkyvissä, ja halkeileva kuori voi äkillisesti rikkoutua kuormitettuna. Säilytä vararullat pehmustetuilla telineillä ja kuljeta ne alkuperäisessä pakkauksessaan aina kun mahdollista.

Laakereiden voitelukäytännöt

Useimmat keraamiset välipyörät toimitetaan tiivistetyillä laakereilla, mikä tarkoittaa, että kenttävoitelua ei tarvita. Kuitenkin korkeissa lämpötiloissa tai suurissa nopeuksissa joissakin malleissa on rasvanipat, jotka mahdollistavat säännöllisen uudelleenvoitelun. Kun uudelleenvoitelu on määritelty, käytä vain valmistajan suosittelemaa voiteluainetta. Yhteensopimattomien rasvojen sekoittaminen voi aiheuttaa voiteluaineen hajoamisen, mikä voi johtaa laakereiden jumiutumiseen.

Mitkä asennus- ja käyttöönottokäytännöt suojaavat keraamisia rullia?

Paraskin rulla ei toimi kunnolla, jos se on asennettu väärin. Keraamiset välipyörät ovat tarkkuuskomponentteja, ja niiden asennus-, linjaus- ja käyttöönottotapa määrittää, kestävätkö ne täyden käyttöikänsä vai epäonnistuvatko ne ennenaikaisesti vältettävistä syistä.

Tasauksen ja välityksen perusteet

• Kehyksen neliömäisyys:Varmista ennen rullien asentamista, että kuljettimen runko on suorakulmainen ja tasainen. Epäsuora runko pakottaa hihnan juoksemaan välipyörän laippoja vasten, mikä aiheuttaa kitkaa molemmille puolille.
• Telan korkeuden tasaisuus:Käytä lankaviivaa tai lasertasoa varmistaaksesi, että kaikki osan rullat ovat samalla korkeudella. Matalasta telasta tulee kulumisen keskipiste.
• Oikea kiinnikkeen suunta:Asenna kiinnikkeet niin, että tela istuu suorassa kaukalossa kiertymättä. Kiertynyt rulla aiheuttaa epätasaisen hihnakosketuksen ja nopeutetun kulumisen.
• Oikea väli:Noudata hihnan leveyden ja materiaalikuorman suunnittelun väliaikataulua. Älä suurenna väliä komponenttien määrän vähentämiseksi.

Käyttöönottotarkastukset asennuksen jälkeen

1. Manuaalinen kiertotesti:Pyöritä jokaista vasta asennettua rullaa käsin ennen kuljettimen käynnistämistä. Kaikki telat, jotka eivät pyöri vapaasti, on tutkittava ja korjattava.
2. Vyön seurantaajo:Aja kuljetin tyhjäksi ja tarkkaile hihnan kulkua uusien rullaosien läpi. Tee säätöjä harjoitusrulliin ennen materiaalin lataamista.
3. Ladattu kokeiluversio:Ota materiaali käyttöön asteittain ja tarkkaile hihnan asentoa, moottorin virtaa ja mahdollisia epätavallisia ääniä uusista telan asennoista.
4. Lämpötarkastus:Tarkista useiden käyttötuntien jälkeen laakeripesät liiallisen kuumuuden varalta. Lämpimät laakerit viittaavat voitelu- tai kohdistusongelmaan.
5. Dokumentaatio:Kirjaa ylös asennuspäivämäärä, sijainti ja telan tyyppi, jotta tarkastusvälejä ja vaihtosuunnittelua voidaan hallita järjestelmällisesti.

Oikein asennettu kuljetin, jossa on keraamiset rullat oikeissa asennoissa, kulkee hiljaisemmin, kulkee paremmin ja vaatii vähemmän toimenpiteitä kuin kokonaan terästeloilla varustettu kuljetin. Asennusvaiheessa tämä luotettavuus joko varmistetaan tai hukataan. Käyttöönoton aikana panostettu aika kohdistukseen ja tarkastukseen maksaa takaisin vuosien vakaan toiminnan ansiosta.

Usein kysytyt kysymykset
