Irtotavarakäsittelyssä itse kuljetinhihna kiinnittää huomiota. Se on näkyvä, kallis ja ilmeisen kriittinen toiminnan kannalta. Silti hihnaa tukevat komponentit – kuljetinta kuljettavat rullakokoonpanot, jotka kantavat tuhansien tonnejen materiaalikuorman päivästä toiseen – määräävät hihnan käyttöiän suoremmin kuin mikään muu tekijä. Väärin kohdistettu tai juuttunut kuljettimen kantorulla aiheuttaa kulumispisteen, joka hankaa hihnan suojusta, tuottaa lämpöä, lisää virrankulutusta ja aiheuttaa viime kädessä ennenaikaisen hihnan vaihdon, joka maksaa kymmeniä tuhansia dollareita.

Kuljettimen kantorullavalmistajat ovat vastanneet erityisillä suunnitelmilla, jotka vastaavat erityisiin toiminnallisiin haasteisiin: materiaalin muodostuminen, hihnan seuranta, iskunkestävyys ja ympäristökorroosio. Näistä erikoisversioista kierrerulla, yhdensuuntainen kammarulla, käänteinen V-tyyppinen välirulla ja keraaminen kuljettimen välipyörä palvelevat kukin eri sovelluksia. Näillä kuljettimia kantavilla rullatyypeillä on yhteiset valmistuselementit – korkeataajuiset hitsatut putket, korkeatiheyksiset nailontiivisteet, laakerit ja pyöreä teräs – mutta eroavat toisistaan ​​pintakonfiguraation ja toiminnan optimoinnin suhteen.

Miksi kuljettimen kantorullan valinnalla on merkitystä

Kuljetinjärjestelmä on vain yhtä luotettava kuin sen kantava rullasarja. Kuljettimen kantorulla tukee hihnaa ja materiaalikuormaa säilyttäen samalla oikean hihnan kohdistuksen. Kun rulla epäonnistuu, seuraukset kaskadivat:

• Hihnavaurio: takertunut kuljettimen kantotela muuttuu kiinteäksi hankaavaksi pinnaksi, joka tekee uran liikkuvaan hihnan kanteen
• Lisääntynyt vastus: Pyörimättömät tai suuren vastuksen omaavat rullat lisäävät käyttömoottorin tehonkulutusta
• Materiaalin roiskuminen: Väärin kohdistetut rullat mahdollistavat hihnan vääristymisen ja materiaalin putoamisen järjestelmän sivulta
• Rakenteellinen jännitys: Epätasainen rullan vastus aiheuttaa hihnan jännitysvaihteluita, jotka rasittavat jatkoksia ja käyttöjä

Jäljempänä kuvatut kuljettimen kuljetinrullamallit koskevat erityisiä vikatiloja, jotka ovat yleisiä tietyillä teollisuudenaloilla ja sovelluksissa.

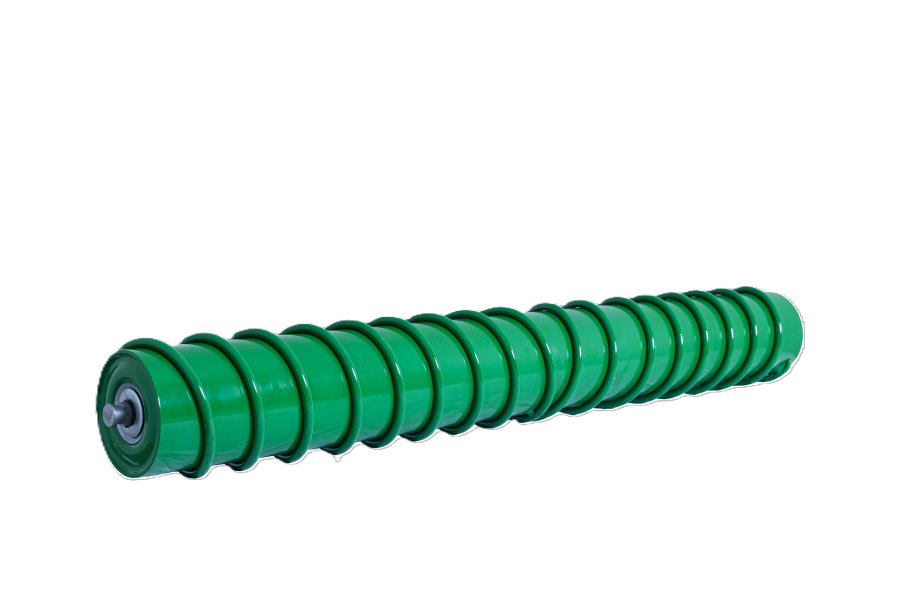

Spiral Idler: Itsepuhdistuva tahmeille materiaaleille

Kierrerulla on kuljettimen kantorullaversio, joka on suunniteltu sovelluksiin, joissa materiaalin siirto tarttuu hihnan pintaan. Valmistettu korkeataajuisista hitsatuista putkista, suuritiheyksisistä nailontiivisteistä, kierrejousista, laakereista ja pyöreästä teräksestä.

Toimintaperiaate

Kun hihna kulkee kierteisen välipyörän yli, kierteinen kuvio luo erotuspisteitä, jotka rikkovat hihnan ja kiinnittyneen materiaalin välisen pintajännityksen. Tahmeat kerrostumat – savi, märkä hiekka, murskattu malmi, jossa on kosteutta – vapautuvat hihnan pinnasta sen sijaan, että ne kerääntyisivät kuljettimen kuljetusrullalle.

Tärkeimmät sovellukset

• Kiviaineksen ja hiekan käsittely
• Saven ja mineraalien käsittely
• Hiilen valmistuslaitokset
• Mikä tahansa hihna, joka kuljettaa tahmeita tai kosteaa materiaalia

Kierremuotoilu vähentää erillisten hihnakaapimien ja puhdistusaineiden tarvetta, jotka itsessään vaativat huoltoa ja säätöä. Käyttäjille, jotka etsivät kuljettimen kantorullaa, jossa on passiivinen itsepuhdistuva ominaisuus, kierrerulla tarjoaa huoltovapaan ratkaisun.

Rinnakkainen kamparulla: Paluuhihnan puhdistus itsepuhdistuvalla rakenteella

Rinnakkaiskampa on yksi tyyppikuljettimen kantorullasuunniteltu erityisesti palautushihnasovelluksiin. Se on valmistettu korkeataajuisista hitsatuista putkista, suuritiheyksisistä nylontiivisteistä, kampamaisista kumirenkaista, välikappaleista, laakereista ja pyöreästä teräksestä.

Paluuhihnatoiminto

Kuljetinjärjestelmän paluupuolella - hihnan osa, joka kulkee tyhjänä kuljetusajon alla - materiaalin siirto voi kerääntyä, pudota pois paluureittiä pitkin ja aiheuttaa siivousongelmia. Rinnakkaiskampa on kuljettimen kantotela, joka on suunniteltu kiinnittämään palautushihnat samalla kun ne tarjoavat aktiivisen puhdistustoiminnan.

Itsepuhdistuvat ominaisuudet

Kamman muotoiset kumirenkaat luovat mekaanisen puhdistusvaikutuksen hihnan pinnalle. Kun palautushihna kulkee tämän kuljettimen kantorullan yli, kiinnittynyt materiaali irtoaa ja putoaa pois sen sijaan, että se kulkisi hihnan mukana peräpyörälle. Keskeisiä suorituskykyominaisuuksia ovat:

• Matala melu: Kamparakenne vähentää kosketusmelua kiinteäpintaisiin teloihin verrattuna
• Paksu putkiseinä: Parannettu rakenteellinen kestävyys paluupuolen huoltoon
• Joustava pyöritys: Matala vierintävastus minimoi tehohäviön
• Matala vastus: Pienempi laakerin vastus verrattuna perinteisiin paluujoukkopyöriin

Laitteisiin, jotka kamppailevat materiaalin palautumisen kanssa kuljettimen paluureittejä pitkin, rinnakkaiskampajoutopyörä tarjoaa passiivisen puhdistusratkaisun, joka ei vaadi ulkoista tehoa tai ohjausjärjestelmiä.

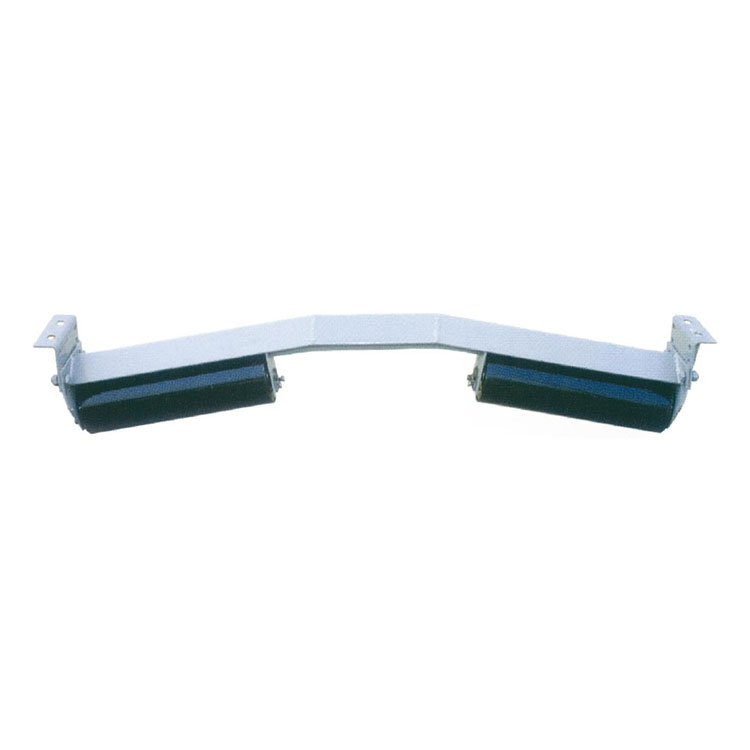

Käänteinen V-tyyppinen joutopyörä: hihnan vaimennus ja seuranta

Käänteinen V-tyyppinen välirulla on kuljettimen kantotela, jota käytetään ensisijaisesti hihnakuljetinjärjestelmissä palautushihnan kulman muutoksen kiinnittämiseen. Sen ensisijainen tehtävä on hihnan vaimennus – estää hihnaa lentämästä ylöspäin ja naarmuttamasta rakenneosia.

Vyön vaimennustoiminto

Pitkillä kuljettimilla, erityisesti kaltevilla kuljettimilla tai suurilla hihnanopeuksilla, palautushihna voi nousta irti joutopyörästä hihnan jännitysdynamiikan tai ilman mukana kulkeutumisen vuoksi. Ylöspäin lentävä hihna koskettaa rakenneteräksiä – poikkipalkkeja, kierteitä, kulkuteitä – aiheuttaen kannen kulumista ja mahdollisia hihnan reunavaurioita.

Tämän kuljettimen kantorullan käänteinen V-konfiguraatio luo profiilin, joka vangitsee hihnan ja pitää sen alhaalla, ylläpitäen tasaisen kosketuksen ja sallien vapaan pyörimisen. Toisin kuin tasaisen paluupyörät, jotka mahdollistavat hihnan pystysuoran liikkeen, käänteinen V-muoto rajoittaa fyysisesti hihnan asentoa.

Tiivistys ja ympäristönsuojelu

Tämän kuljettimen kannatinrullan molemmissa päissä on labyrinttitiivisterakenteet yhdistettynä kaksipuolisiin tiivistettyihin laakereihin. Tämä kaksoisestejärjestelmä tarjoaa:

• Pölysuojaus: Labyrinttitiivisteet estävät pienhiukkasten pääsyn sisään
• Vedenkestävyys: Kaksipuoliset tiivisteet estävät kosteuden märissä ympäristöissä
• Pidentynyt laakerin käyttöikä: Likaantumisen poissulkeminen korreloi suoraan laakerin käyttöiän kanssa

Pölyisissä tai märissä ympäristöissä toimivien rullatuotteiden (kaivoksissa, louhoksissa, ulkona toimivissa varastokuljettimissa) tiivistyslaatu on usein kolmen kuukauden ja kolmen vuoden käyttöiän välinen ero.

Keraaminen kuljettimen joutopyörä: Kulutus- ja korroosionkestävyys

Keraaminen kuljetinrulla on kuljettimen kantorulla, joka on valmistettu alumiinioksidi- (alumiinioksidi) pinnoilta teräksen tai kumin sijaan. Tämä materiaalivalikoima tarjoaa erityisiä etuja aggressiivisissa sovelluksissa.

Materiaalin ominaisuudet

Alumiinioksidikeramiikka (Al2O3) tarjoaa:

• Korkea kovuus: Ylittää 80 Rockwellin HRA-asteikolla, huomattavasti kovempaa kuin teräs
• Haponkestävyys: Teräsrullia syövyttävät happamat liuokset eivät vaikuta siihen
• Alkalikestävyys: Kemiallisesti stabiili perusympäristöissä
• Kulutuskestävyys: Kestää kosketuksen terävien, kovien materiaalien kanssa, jotka naarmuisivat terästä tai kumia

Sopivat sovellukset

Keraamista kuljettimen kuljetusrullaa käytetään laajalti kaivosteollisuudessa, hiekalla ja soralla, teräsmetallurgiassa, kemianteollisuudessa ja muilla teollisuudenaloilla, joissa:

• Kovat materiaalit (rautamalmi, takoniitti, graniitti) kuluttavat teräsrullat nopeasti
• Syövyttävät ympäristöt (lannoitelaitokset, kemikaalien käsittely) syövyttävät teräspintoja
• Suuret hihnan nopeudet nopeuttavat kulumista perinteisillä kuljettimia kantavilla rullapinnoilla

Kompromissit

Keraamiset välipyörät maksavat yleensä enemmän kuin teräsrullat ja ovat painavampia, mikä edellyttää hihnakäytön kapasiteetin ja rakenteellisen tuen huomioon ottamista. Kuitenkin toimissa, joissa joutopyörän vaihto tapahtuu muutaman kuukauden välein kulumisen vuoksi, keramiikan pidentynyt käyttöikä oikeuttaa usein palkkion. Keraaminen kuljetinrulla tarjoaa pidemmät vaihtovälit, mikä vähentää työvoimakustannuksia ja huollon seisokkeja.

Yleiset valmistuksen laatuindikaattorit

Kaikissa kuljettimien kuljetustelatyypeissä – spiraali, kampa, käänteinen V, keraaminen – tietyt valmistusominaisuudet osoittavat laatua kokoonpanosta riippumatta.

Korkeataajuinen hitsattu putki

Kuljettimen kantorullan putkirungon tulee olla suora, pyöreä ja tasaisen seinämän paksuinen. Korkeataajuinen hitsaus tuottaa sauman, jossa on minimaalinen sisäinen välähdys ja tasainen metallurgia. Huonolaatuiset putket aiheuttavat rullan epäkeskisyyttä aiheuttaen tärinää ja hihnan värinää.

Suuritiheyksiset nailontiivisteet

Tiivisteet eivät sisällä saastumista. Pienitiheyksiset tiivisteet imevät kosteutta, turpoavat ja menettävät tehonsa. Suuritiheyksinen nylon säilyttää mittavakauden, pitää voiteluaineen ja pitää epäpuhtaudet loitolla. Kuljettimen rullan tiiviste on usein käyttöikää määräävä komponentti.

Laakerit

Kaksipuoliset tiivistetyt laakerit (kutsutaan myös kestäviksi laakereiksi) on esivoideltu eivätkä vaadi huoltoa. Kuljettimen kantavan rullalaakerin valinnan on vastattava kuormitus- ja nopeusvaatimuksia; alimitot laakerit rikkoutuvat ennenaikaisesti, kun taas ylisuuret laakerit lisäävät kustannuksia tarpeettomasti.

Pyöreä teräs

Akselien päät ja laakereiden kiinnityspinnat vaativat hyvän pyöreyden ja pinnan viimeistelyn. Epätarkat akselit aiheuttavat kohdistusvirheitä, kuormittavat laakereita epätasaisesti ja aiheuttavat varhaisen vian kuljettimen kannatinrullakokoonpanossa.
